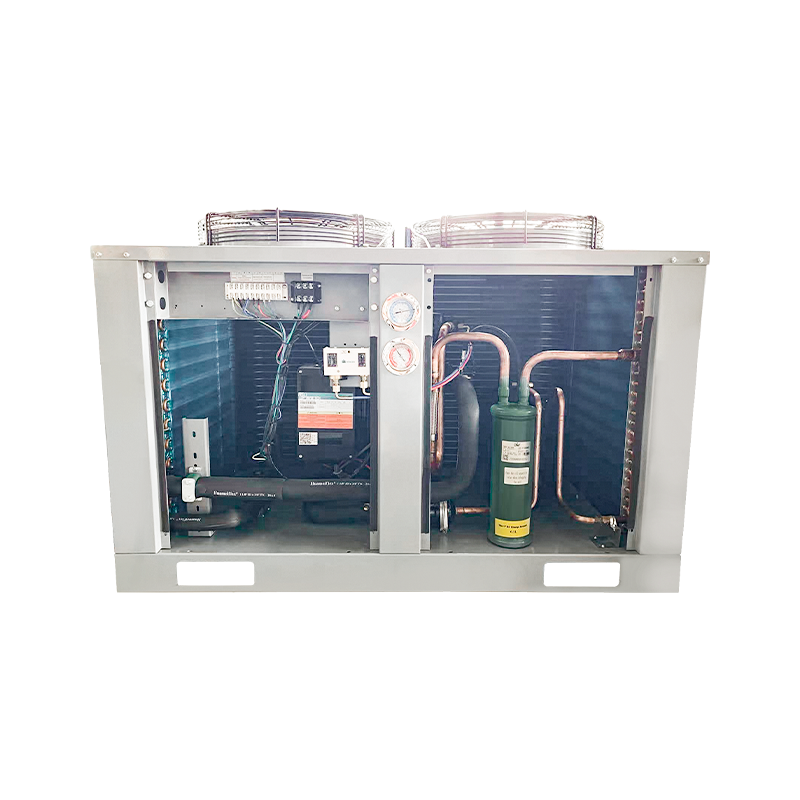

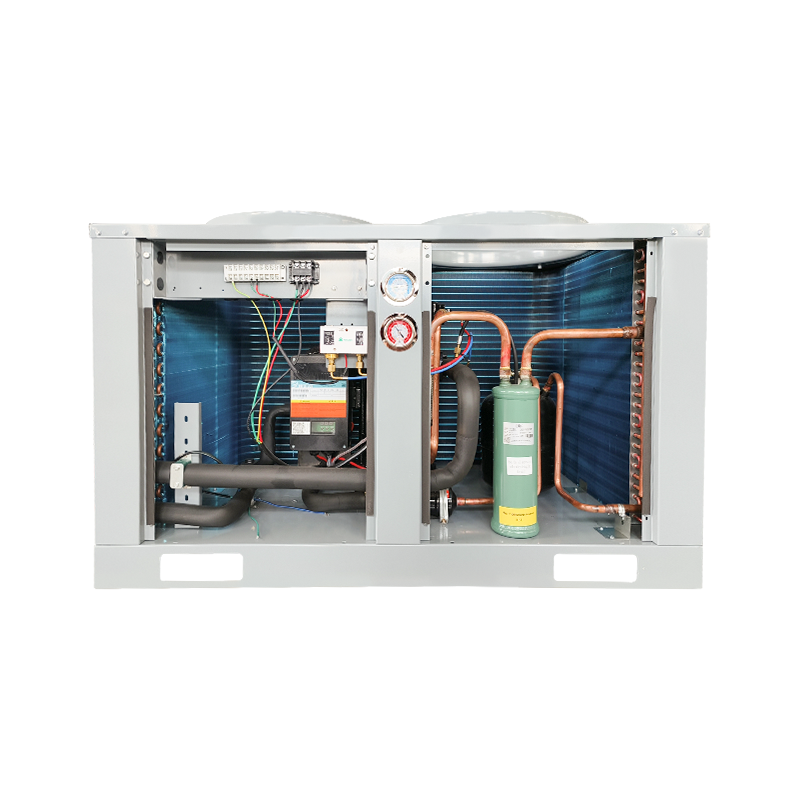

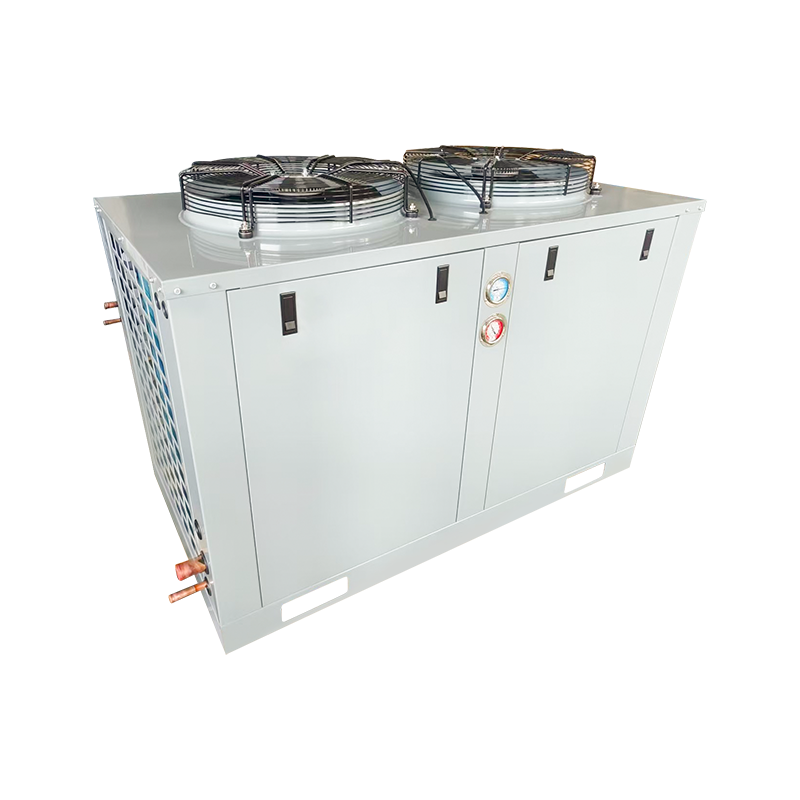

Toppluftuttak kondenseringsenhet (bruker Panasonic-kompressor) 8-40HP

Vår toppluftutløpskondenseringsenhet (bruker Panasonic-kompressor) 8-40HP— konstruert for topp ytelse og pålitelighet, drevet av den verdenskjente Panasonic-scrollkompressoren. Denne enheten er designet for sideluftutslipp, og leverer kraftig, effektiv kjøling over et bredt spekter av krevende miljøer. Enten du bruker dypfrysing (-30 °C til -5 °C) eller middels temperatur (-15 °C til 10 °C), tilpasser denne kondenseringsenheten seg sømløst til dine behov – fra kjølelagre og matforedlingsanlegg til supermarkeder og industrielle kjølesystemer. Panasonic-kompressoren sikrer ekstremt stillegående drift, overlegen energieffektivitet og forlenget levetid takket være dens robuste, lavvibrerende rulleteknologi. Med en kompakt sideutløpsdesign sparer den verdifull installasjonsplass samtidig som den optimerer luftstrømmen for raskere og mer jevn kjøling. Bygget for å tåle tøffe forhold og konstruert for minimalt vedlikehold, reduserer denne enheten nedetid og driftskostnader – noe som gir deg trygghet og maksimal avkastning. Enten du oppgraderer et eksisterende system eller installerer ny kjøleinfrastruktur, er vår Panasonic-drevne kondenseringsenhet det smarte, fremtidssikre valget for bedrifter som krever ytelse, holdbarhet og effektivitet.

Enhetsmodell		AOSZS-3HP	AOSZS-4HP	AOSZS-3HP	AOSZS-4HP	AOSZS-5HP	AOSZS-6HP	AOSZS-8HP	AOSZS-10HP	AOSZS-12HP
Utløpstype for kondensert luft		Sideluftuttak							Topp luftuttak
Fordampningstemperatur/kjølemiddel		-30 ℃~5℃ /R22
Strøm (V-Ph-Hz)		50Hz,220V		50Hz, 380V
Kompressor	Type	Panasonic Scroll kompressor
	Kapasitet (P)	3	4	3	4	5	6	8	10	12
	Modelll	C-SBR120H15Q	C-SB145H15Q	C-SBR120H38Q	C-SB145H38Q	C-SB180H38Q	C-SB205H38Q	C-SC603H38H	C-SC753H38H	C-SC903H38H
Kondensatorblad og motor parametere	Merke	Orient							HaiLe
	Nummer	1	1	1	1	2	2	2	2	2
	Effekt (W)	130	130	130	130	130	130	130	2×420	2×420
	Fanspesifikasjoner	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	Luftvolum (m³/t)	5000	5000	5000	5000	5000×2	5000×2	5000×2	6550×2	6550×2
Spesifikasjon av kondensator kobber		Innvendig gjenge
Kondensareal (m²)		30	40	30	40	50	60	80	100	200
Kondensator kobberrør		φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(25×21,65)	φ9(25×21,65)
Reservoarvolum (L)		5	5	5	5	8	8	10	10	12
Spesifikasjon for globeventiler og sveisede kobberrør		10 16 Gjenget tilkoblingsport		10 16 Gjenget tilkoblingsport		12 19 Gjenget tilkoblingsport		16 28 Sveisetilkoblingsport
Anbefalt kjølelagervolum for kjølelager temperaturområde på 0~-18 C(m³		20-50	40-60	20-50	40-60	50~100	60~120	80~140	100-150	120~200
Kjølekapasitet (W)	Fordampningstemperatur	Testforhold: Returlufttemperatur på 20 ℃, underkjølingsgrad på OK; Kondenseringstemperatur 40 ℃
	-30℃	2610	2810	2610	2810	3700	3910	4520	5100	6020
	-15 ℃	5260	5560	5260	5560	7250	8060	9310	12320	13960
	-5℃	8370	8870	8370	8870	11260	12890	14110	15660	17020
Produktdimensjoner: lengde × bredde × høyde (mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
Emballasjedimensjoner: lengde × bredde × høyde (mm)		1120×450×955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120×450×1360	1350×490×1510	1530×880×1090	1645X900×1170
Installasjonslengde × bredde (mm)		725×410	725×410	725×410	725×410	725×410	725×410	690×450	870×725	970×755
Støy dB(A)		51	51	51	51	53	53	56	56	59
Nettovekt (kg)		71	75	71	75	90	99	122	/	/
Bruttovekt (kg)		78	82	78	82	97	106	130	/	/
Gassregulering		Termisk ekspansjonsventil (medfølger av bruker)
Anbefaler å bruke termisk ekspansjonsventilmodell		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
Anbefalt luftkjølermodell		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
Merk: For å sikre kjøleeffekten til enhetsinstallasjonen, anbefales det å bruke kobberrør med spesifikasjoner som ikke er mindre enn luftkjølerens. Kobberrør med variabel diameter kan brukes ved tilkobling til kondenseringsaggregatet!

Enhetsmodell		AOSGS-3HP	AOSGS-4HP	AOSGS-3HP	AOSGS-4HP	AOSGS-5HP	AOSGS-6HP	AOSGS-8HP	AOSGS-10HP	AOSGS-12HP
Utløpstype for kondensert luft		Sideluftuttak							Topp luftuttak
Fordampningstemperatur/kjølemiddel		-15 ℃~10 ℃ /R22
Strøm (V-Ph-Hz)		50Hz,220V		50Hz, 380V
Kompressor	Type	Panasonic Scroll kompressor
	Kapasitet (P)	3	4	3	4	5	6	8	10	12
	Modelll	C-SBR115H15A	C-SB145H15A	C-SBR263H8A	C-SB303H8A	C-SB373H8A	C-SB453H8A	C-SC603H8H	C-SC753H8H	C-SC903H8H
Kondensatorblad og motor parametere	Merke	Orient							HaiLe
	Nummer	1	1	1	1	2	2	2	2	2
	Effekt (W)	130	130	130	130	130	130	130	2×420	2×420
	Fanspesifikasjoner	500×148	500×148	500×148	500×148	500×148	500×148	500×148	500	500
	Volum (m³/t)	5000	5000	5000	5000	5000×2	5000×2	5000×2	6550×2	6550×2
Spesifikasjon av kondensator kobber		Innvendig gjenge
Kondensareal (m²)		30	40	30	40	50	60	80	100	200
Kondensator kobberrør		φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(25×21,65)	φ9(25×21,65)	φ7(21×18,19)	φ9(25×21,65)	φ9(25×21,65)
Reservoarvolum (L)		5	5	5	5	8	8	10	10	12
Spesifikasjon for globeventiler og sveisede kobberrør		10 16 Gjenget tilkoblingsport		10 16 Gjenget tilkoblingsport		12 19 Gjenget tilkoblingsport		16 28 Sveisetilkoblingsport
Anbefalt kjølelagervolum for kjølelager temperaturområde på 0~~18 C(m³)		20-50	40-60	20-50	40-60	50~100	60~120	80~140	100-150	120~200
Kjølekapasitet (W)	Fordampningstemperatur	Testforhold: Returlufttemperatur på 20 ℃, underkjølingsgrad på OK; Kondenseringstemperatur 40 ℃
	-15 ℃	5126	5740	5126	5740	7150	8370	9315	12310	13960
	0℃	7095	10130	7095	10130	10330	12540	22130	25640	30250
	10℃	8370	12260	8370	12260	14950	18790	33210	38050	44890
Produktdimensjoner: lengde × bredde × høyde (mm)		1000×440×825	1000×440×825	1000×440×825	1000×440×825	1000×440×1225	1000×440×1225	1230×490×1350	1344×764×922	1444×764×1022
Produktdimensjoner: lengde × bredde × høyde (mm)		1120x450x955	1120×450×955	1120×450×955	1120×450×955	1120×450×1360	1120 x 450 x 1360	1350X490X1510	1530X880X1090	1645×900×1170
Emballasjedimensjoner: lengde × bredde × høyde (mm)		725×410	725×410	725×410	725×410	725×410	725×410	690×450	870×725	970×755
Installasjonslengde × bredde (mm)		51	51	51	51	53	53	56	56	59
Nettovekt (kg)		71	75	71	75	90	99	122	/	/
Bruttovekt (kg)		78	82	78	82	97	106	130	/	/
Gassregulering		Termisk ekspansjonsventil (medfølger av bruker)
Anbefaler å bruke termisk ekspansjonsventilmodell		TEX23#	TEX24#	TEX23#	TEX24#	TEX26#	TEX26#	TGEX7.5	TGEX9	TGEX11
Anbefalt luftkjølermodell		HS401AD03.4	HS402AD04.2	HS401AD03.4	HS402AD04.2	HS402AD06.0	HS402AD06.6	HS403AD09.7	HS404AD11.9	HS404AD13.5
Merk: For å sikre kjøleeffekten til enhetsinstallasjonen, anbefales det å bruke kobberrør med spesifikasjoner som ikke er mindre enn luftkjøleren. Kobberrør med variabel diameter kan brukes ved tilkobling til kondenseringsenheten!
